葡萄牙·波尔图音乐厅工程档案

建筑面积：22 000 平方米（主楼），27 000 平方米（停车场）

设计单位：大都会建筑事务所OMA（建筑师：Rem Koolhaas，Ellen van Loon）；

项目地址：葡萄牙波尔图市



设计构思：

结构决定建筑。它不但决定了室内小面积的石英状物体的形状，而且决定了室内的空间、容积和时间点。



设计说明：

波尔图音乐厅包括有1300 个座位的音乐厅、350 个座位的多功能礼堂、8 个带有录音器材的排练室，VIP 室、公众项目教育室和相关设备的房子，以及一个有600 个车位的地下室。

一、总体规划

波尔图音乐厅的主荷载和稳定系统由40 厘米厚的外部小面积外壳和两面全高1 米的厚纵形墙组成。墙面支撑着主礼堂的纵轴向与外壳连接在一起，从而作为外壳的两个内在硬化装置。主礼堂的墙面和外壳支撑着建筑大概70％的重力荷载，并向中等大小混合区域内的建筑提供稳定性。房内的地板则负担着地板的重力，并成为对外壳的水平硬化。地面上的建筑形式清晰可见并一直延伸到地下三层。建筑和周边的停车场完全地分隔开来，停车场由带有蘑菇形柱子的钢筋混凝土平板建成。建筑底部的小面积贝壳状外立面往下延伸，与停车场和地下建筑内的外循环空间相连。于是，建筑形态像一个使建筑趋向南面方向的网状结构，而这个颠覆性的改变由两根倾斜的大柱子决定，柱子从地面到地下三层，支撑着南面的两端。内部电梯和服务性的架构核心向各个楼层提供支撑，而没有用架构核心充当稳定系统的一部分，在这种规模的混凝土建筑中这是很罕见的。这是一个很精心的设计，改变架构核心的形状和开口而让设计更自由。

二、单体设计

主礼堂是一个“盒中盒”的结构，外面的“盒子”是混凝土建筑，而里面的“盒子”由声学隔音钢盒组成。主礼堂下的建筑低层是传统的板层/ 横梁/ 柱子结构。主礼堂上面的餐厅层由复合钢架组成，它的中心面板大部分时间由对角线作平衡的架构移动。礼堂南北延伸的地面横跨了以内核和斜支柱支撑的礼堂墙面和外壳。

主礼堂的每端都有两个皱纹结构玻璃墙围合，这些玻璃间隔五米，并有12.3 米和14.7 米高，被分别置于东西两端。皱纹玻璃在每个横向约束之间的跨度控制为5 米，在有些地方也被用作地板。玻璃墙上端的两个区域从横向约束结构悬挂下来，而其下的面板在首层起支撑作用。

三、外立面

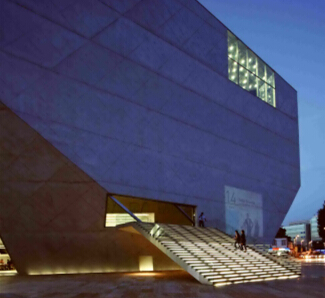

白色混凝土不但是外墙的建筑材料也是最终的外墙颜色，并且还成为室内最重要的一部分。整个建筑，无论室内或室外都由白色混凝土制成。白色水泥、上好硅石聚集在一起制成的白色混凝土在葡萄牙广受人们欢迎。

四、内部设施

建筑通过两个位于顶层房间的汽炉进行气体加热，通过两个坐落于广场休息厅的冷却器进行空气的冷却。空间内的加热和冷却全由气化系统进行，既可通过空气控制又可通过局部通风机进行。波尔图音乐厅的电力服务设施可以承担一个大型娱乐场所楼和密封商业大楼较常见的大规模设施用电要求。此外，还有一个630 千瓦的应急发电机，在常规电源切断后会自动运行保证电源的安全负载。
